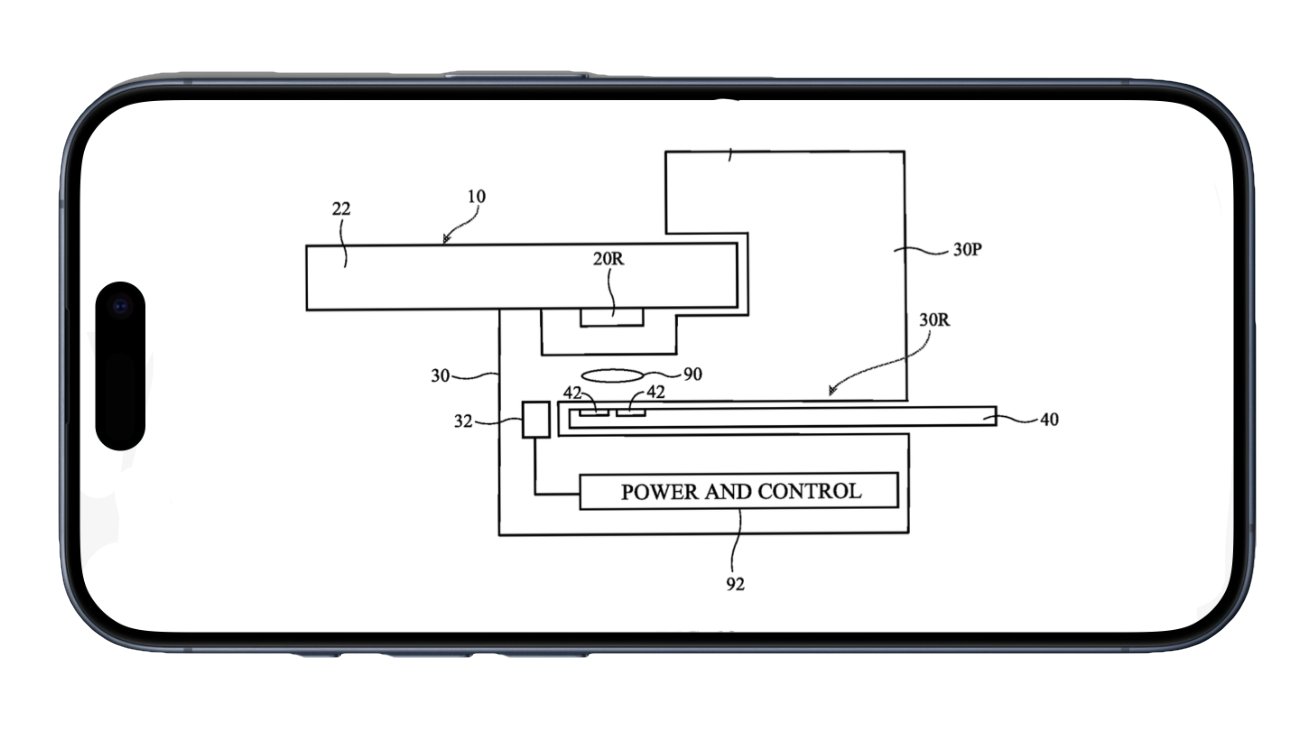

Фрагмент патента, показывающий возможную систему тестирования образцов.
Apple исследует, как сделать аксессуар для iPhone, который можно было бы использовать для спектроскопии в полевых условиях и при этом недорого.
Подумайте о том, как трикодеры из «Звездного пути» также появились в медицинской версии. Или просто подумайте, как быстро могли бы закончиться эпизоды «Куинси, Мэн», если бы Джек Клагман носил с собой iPhone с дополнительным анализатором проб.
Именно эта идея лежит в основе недавно выданного Apple патента «Системы и аксессуары для оптического анализа образцов на портативных электронных устройствах». Речь идет о небольшом аксессуаре, на который можно поместить биологические образцы для тестирования, в том числе с помощью iPhone.
В частности, в патенте говорится, что аксессуар «может иметь объектив, совмещенный с задней камерой» iPhone. Apple также делает типичную патентную вещь, охватывая все основания, заявляя, что это не обязательно должен быть iPhone, это может быть что угодно.
Но весь смысл в том, чтобы портативная система могла проводить выборочные тесты на месте, поэтому для всех практических целей этот аксессуар для тестирования будет подключен к iPhone. Таким образом, биологический образец будет помещен на «тестовый субстрат, такой как тестовое предметное стекло». [which] могут иметь участки покрытых реагентом золотых наностержней или других наноструктур, которые демонстрируют плазмонные резонансы при освещении светом».
Образец не помещается на обычное предметное стекло, которое вы видите под микроскопом — и уже существуют микроскопы, подключенные к iPhone. Вместо этого тестовый слайд является частью аксессуара, который также обеспечивает такое же освещение.
На рисунке выше элемент с пометкой 10 — это iPhone, а 20R — камера iPhone. Предмет, обозначенный номером 40, представляет собой «предметное стекло» спектроскопии, вставленное в периферийное устройство.
«Свет проходит через прозрачное предметное стекло к участкам покрытых реагентом наностержней или других наноструктур», — говорит Эппл, — «и рассеивается от наноструктур в перпендикулярном направлении через линзу к камере».
Итак, камера iPhone записывает так называемый спектральный сдвиг, показанный тестовым образцом. «Эти спектральные сдвиги можно проанализировать, чтобы определить состав образцов, — продолжает Эппл, — (например, содержит ли образец вирус, который связывается с антителом или другим реагентом)».
«Цифровой датчик изображения [in the iPhone] могут включать в себя пиксели разных цветов, такие как красные, зеленые и синие пиксели», — говорится в патенте, — «тем самым позволяя камере выполнять измерения интенсивности света в нескольких диапазонах длин волн (например, красный диапазон длин волн, синий диапазон длин волн и зеленый диапазон длин волн)».
Возможность сделать это означает, что химический состав исследуемого образца можно определить посредством анализа этих измерений интенсивности света.

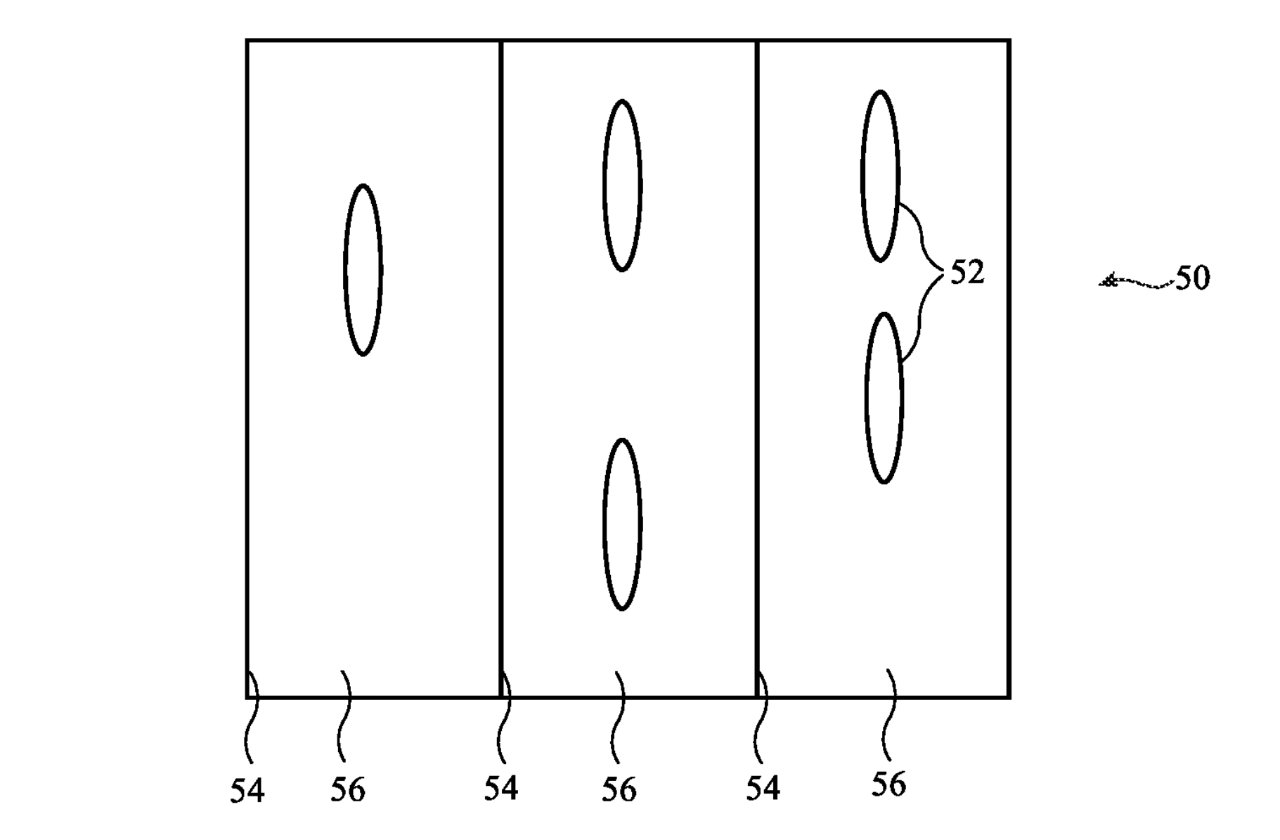

Фрагмент патента, показывающий, как камера iPhone может идентифицировать важные элементы тестового образца.
Большая часть из 6500 слов и 10 страниц рисунков посвящена деталям того, что можно определить в результате тестирования биологических образцов таким способом. Но детали, касающиеся iPhone, показывают, что здесь не используются какие-то будущие технологии, а является дополнением, которое будет работать с сегодняшней линейкой iPhone 15.
Это довольно необычно для патента Apple, но все же нельзя предположить, что такой аксессуар когда-либо будет изготовлен. Apple ежегодно подает заявки на тысячи патентов, и даже когда некоторые из них выдаются, это можно рассматривать только как область интересов компании.
